技術領域▕　Technical field

　　本發明涉及一種污水處理設備,，具體說是一種處理污水中固液分離的斜管沉淀過濾一體機。
　　斜管沉淀器適用于廣大農村,、鄉鎮,、農場,、部隊營房和中小企事業單位改善生活飲用水水質及小型污水項目。
　　斜管沉淀器裝置內敷設了許多間隔較小的平行傾斜板或直徑較小的平行傾斜管的沉淀裝置,，提高了沉淀效果和出水率,，特別對分散性顆料的去除效果特別顯著。
　　該裝置廣泛使用于工業廢水,、生活污水,、有色金屬加工廢水的處理，電廠,、鍋爐房水力除塵廢水的處理,，煤氣站洗滌水的處理，生化水的處理和給水凈化的預處理,。

背景技術▕　Background technology

　　目前用于污水處理中固液分離的斜管沉淀過濾器,，多用于無機顆粒和金屬沉淀物的固液分離，由于斜管沉淀池利用了哈真的淺池理論所以對密度較大的物質沉淀效果好,，處理效率高,。但是水中往往還含有大量的輕質懸浮物,，這些輕質懸浮物會隨水流一起通過斜管上部流出協管沉淀池，造成斜管沉淀池出水渾濁,，降低了處理效果,。

特征▕　Features

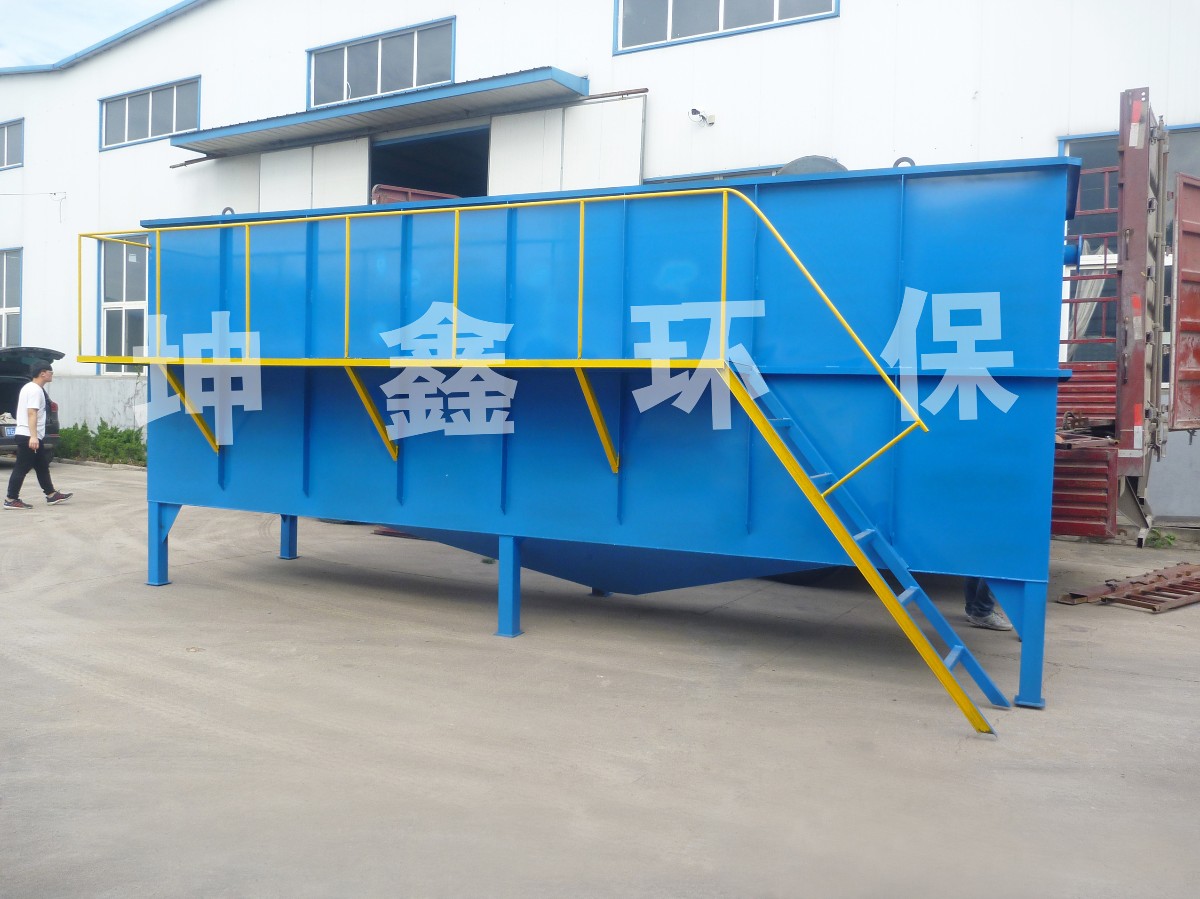

　　斜管沉淀過濾一體機，其特征在于：箱體的內部兩端通過間隔板間隔有混凝池,、絮凝池和過濾池,，箱體的內部中間為斜管沉淀池，在所述混凝池內安裝有混凝攪拌機,，絮凝攪拌機安裝在所述絮凝池內,，在所述過濾池的內部中間部位安裝有濾料，在濾料的下方安裝有出水管道,，斜管填料平鋪在斜管沉淀池的中間部位,，在斜管填料的上方設有溢流堰，多組V形排泥斗設在斜管沉淀池底部,，排泥管設在V形排泥斗的底部,。

設計理論▕　Design theory

　　斜管沉淀設備是根據淺池沉淀理論設計出的一種沉淀池，斜管沉淀設備在沉淀區域設置許多密集的斜管或斜板,，使水中懸浮雜質在斜管或斜板中進行沉淀,，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜板向下滑至池底,，再集中排除,。這種池子可以提高沉淀效率，在同一面積上可提高處理能力3-5倍,。

　可根據元廢水的實驗數據來設計不同流量的斜管沉淀器,，使用時一般都要投加絮凝劑。斜管沉淀凈水法是在泥渣懸浮層上方安裝傾角60度的斜管組建,，使原水中的懸浮物固體物或經投加混凝劑后形成的絮體礬花,，在斜管底側表面集聚成薄泥層，依靠重力作用滑回泥渣懸浮層,，繼而沉入集泥斗,。由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出,，可直接排放或回用,。
